封闭母线用途及范围

      封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。被应用在工矿企业、高层建筑和公共设施等供配电系统。

      封闭母线组成及保存

      封闭式母线应用的场所是低电压、大电流的供配电系统，一般安装在电气竖井内，使用单一的中心母线系统向每层楼内供配电。封闭式母线系统可由多种母线单元组成；

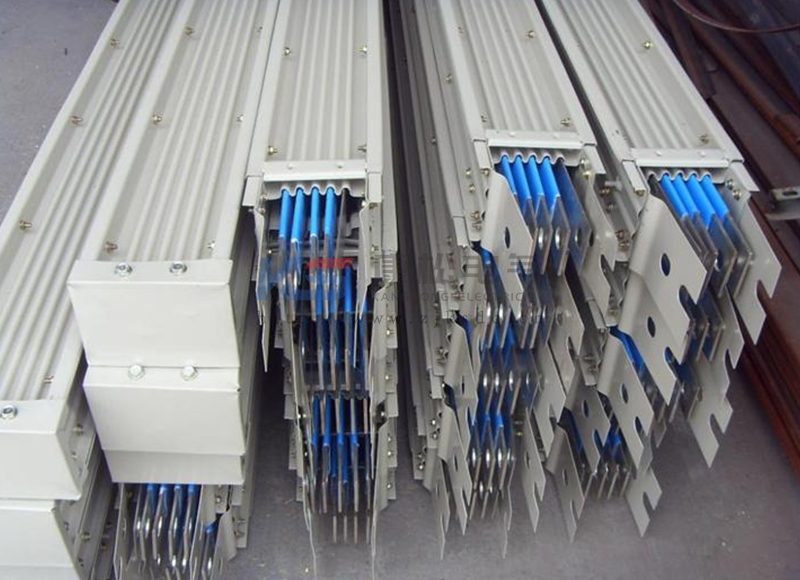

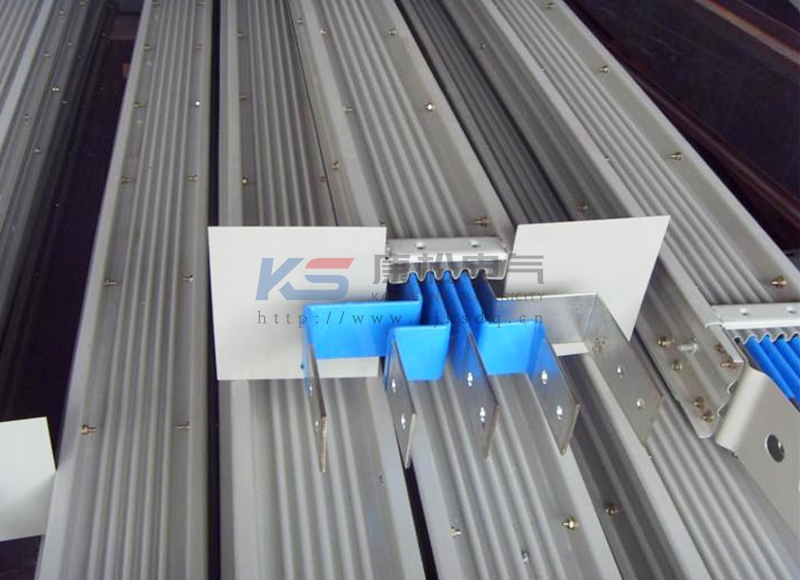

      (1)直线型母线单元

      直线型母线单元是用于延长供配电线路，带分接装置的封闭式母线与插接箱配套使用以分配电力负荷。

      (2)始端母线单元

      始端母线单元与始端进线箱配套组成母线与电缆的连接部件，始端母线单元也可与变压器或配电柜连接。

      (3)膨胀母线单元

      膨胀母线单元用于吸收由于热膨胀产生的母线轴向的变化量，当母线长度超过80m时应安装一节膨胀母线单元。

      (4)变径母线单元

      变径母线单元用于同一系统中不同额定电流单元的连接，以便使整个母线系统供电经济合理。

      (5)各种母线弯曲单元

      各种母线弯曲连接单元有L型、T型、Z型、+字型四种，用于水平、垂直供配电的连接和改变走向，可灵活地将母线系统连接起来。

      (6)母线终端盒

      母线终端盒用于封闭式母线的终止端，以保证母线系统的供电安全。

      (7)插接箱

      插接箱用在封闭式母线上引出电源出路，插接箱内装有自动空气开关，用于切断和接通电源。

      封闭式母线的保存是安装前的一项重要工作，厂家将封闭式母线运到现场后，电气技术人员要根据发料单及时点验材料和数量。包装母线的塑料布应在安装时取掉，以防止母线内进入潮气，存放的地方应清洁干燥并远离高温环境，库房内堆放母线要用垫块分开码放，避免磕碰外壳的保护层。

      电气技术人员在检查完产品质量后应及时收集厂家提供的有关资料，以保证业主、监理部门的检查。譬如产品说明书、试验记录、出厂合格证、安装图纸、电气试验记录等。
